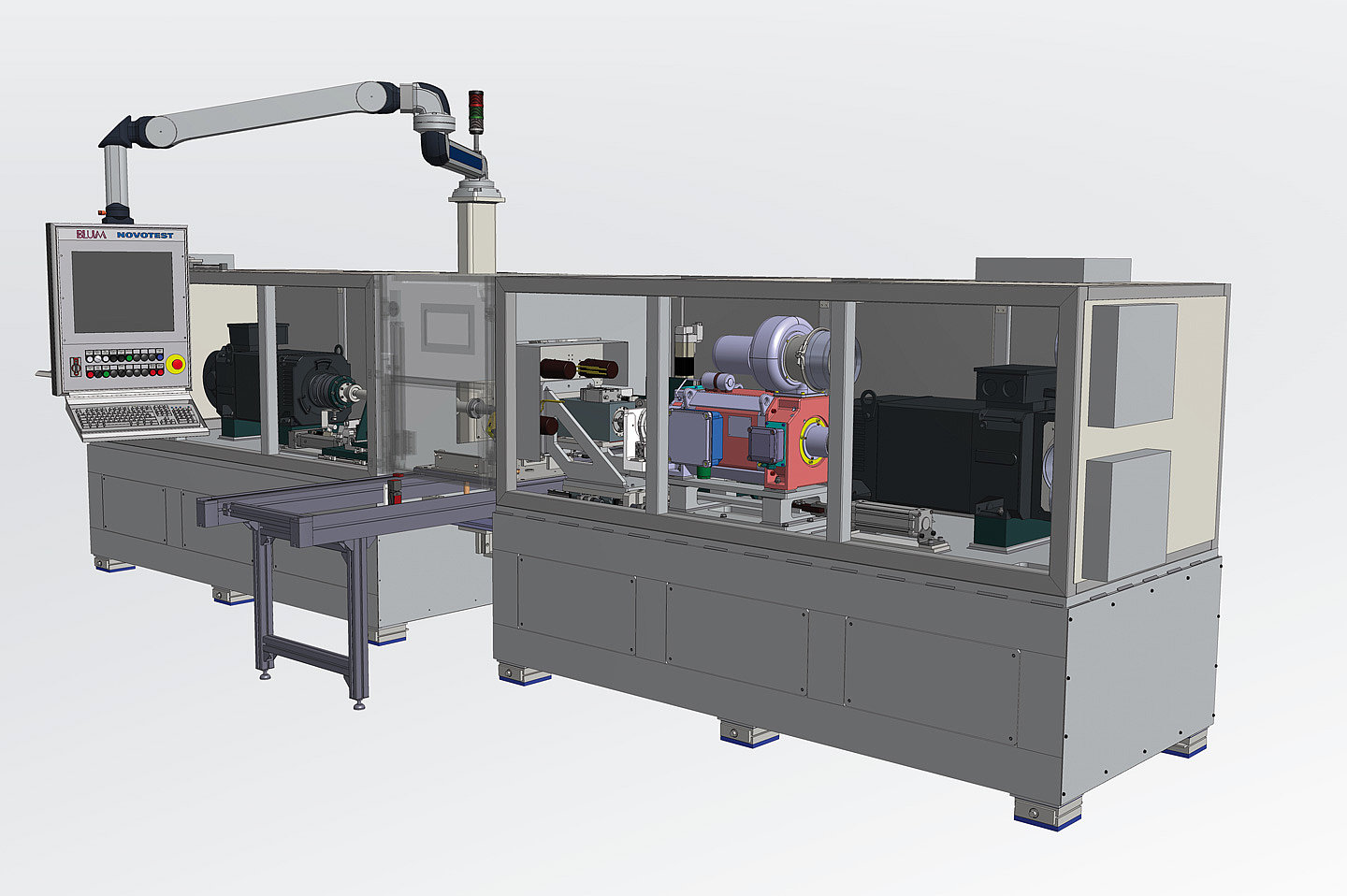

E-Drive Getriebeprüfstand

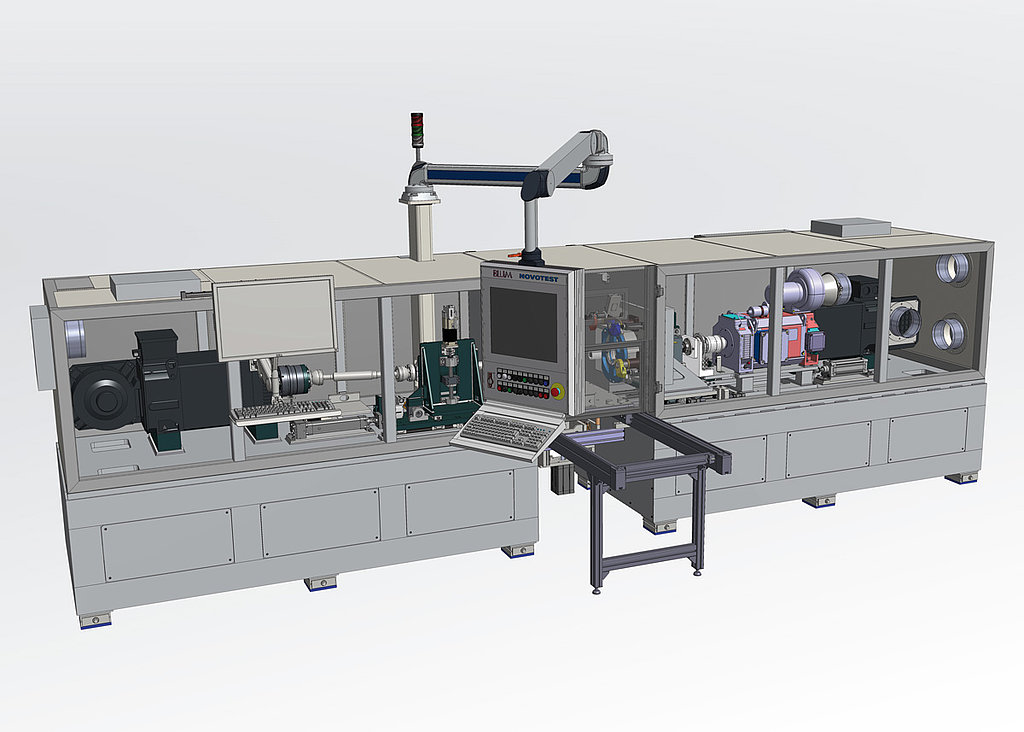

E-Drive Prüfstand für elektrische Getriebe - Gesamtansicht

Die von Blum-Novotest entwickelten Getriebe-Prüfstände dienen der produktionsbegleitenden Qualitätssicherung. Mit diesem hier dargestellten Prüfstand wird am Ende der Linie die Funktion des Getriebes getestet. Es handelt sich hierbei um eine 100 % Prüfung.

Highlights
Eigenschaften
Technische Daten

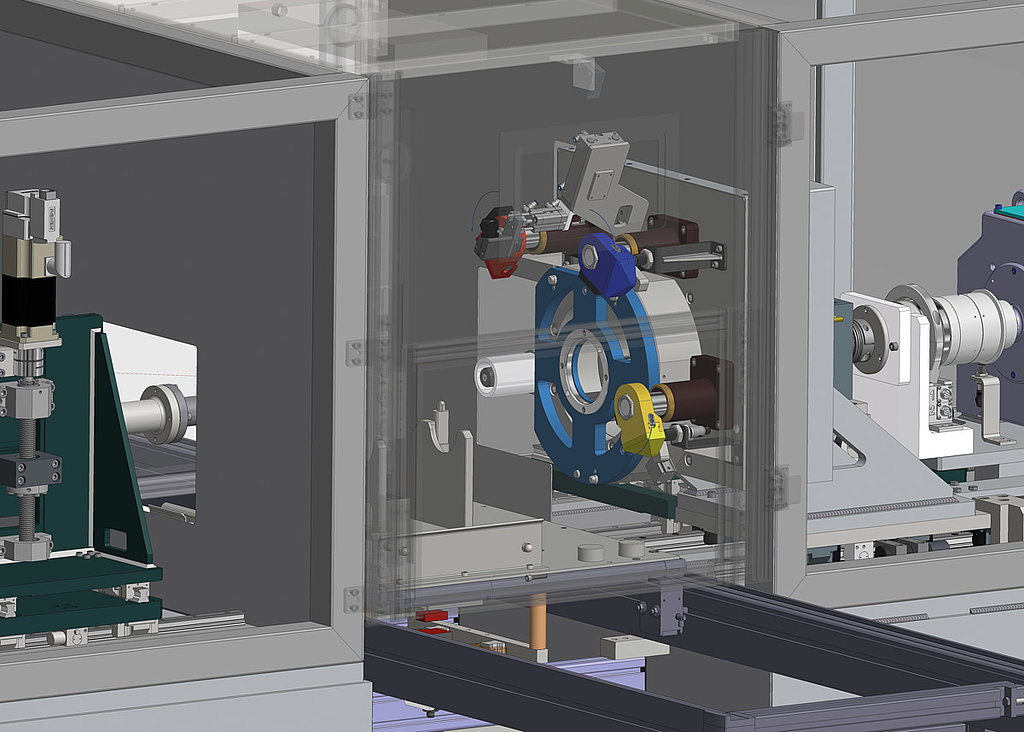

Prüfbereich mit Band und Getriebeaufspannung

E-Drive Prüfstand für elektrische Getriebe - Getriebeaufspannung

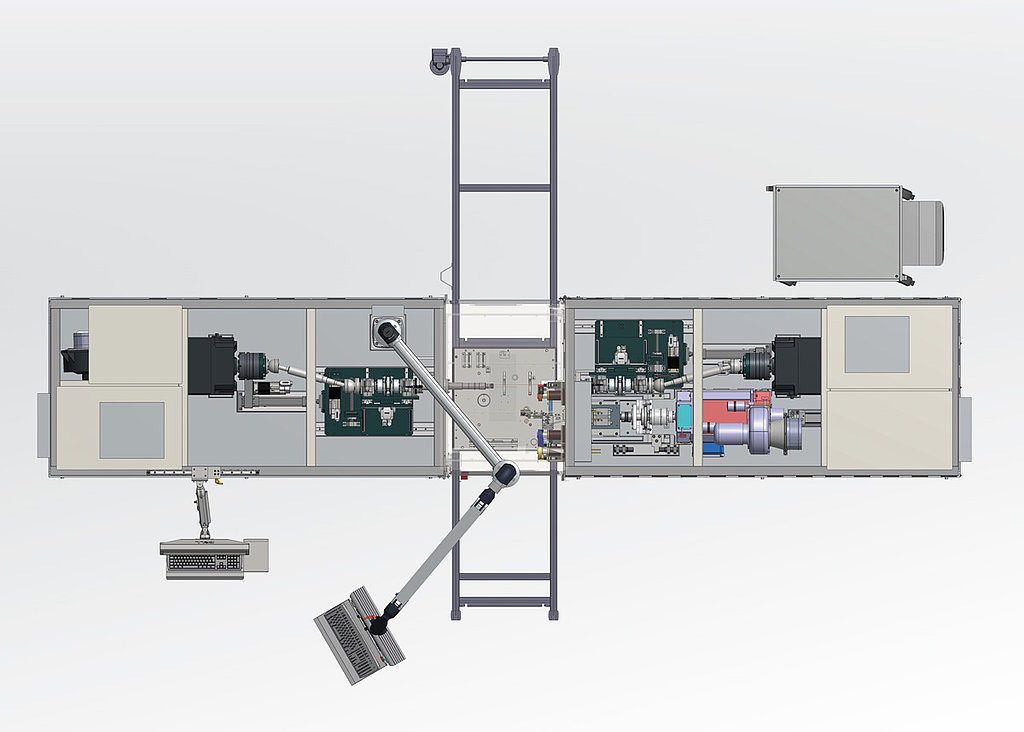

Layout mit Antrieb und Abtrieb rechts / links L = 5600 mm | B = 1100 mm

E-Drive Prüfstand für elektrische Getriebe - Draufsicht

Allgemein

Vollautomatische Bestückung
Codierte Wechselteile
Vorwählbare Prüfprogramme
Objektive Geräuschbeurteilung
Prüfung in Losgrößen

Ausrüstung

Geräuscherfassungssystem
Variantenabhängige Wechselteile zum Spannen und zur Adaption von An- und Abtrieb
Visualisierungssystem für die Prüfstandsteuerung
System für die Prüfablaufsteuerung und die Datenerfassung

Bauart	Serienprüfstand mit 3 Motoren
Prüflinge	E-Drive Getriebe
Prüfungen	Funktionsprüfung
	Geräuschprüfung
	Parksperre
Antrieb	Wellenleistung 35,6 kW
	Drehzahl max. 9000 U/min
	Antriebsdrehmoment max. 170 Nm
Abtrieb	Wellenleistung 30,5 kW
	Drehzahl max. 3600 U/min
	Abtriebsdrehmoment max. 750 Nm

Prüfstandssoftware NovoPS

Die Prüfstandssoftware NovoPS ist eine auf Windows basierende Softwarelösung, die im eigenen Haus programmiert und für die jeweilige Prüfaufgabe optimiert wird. Als Schnittstelle zum Anwender ermöglicht die anwenderfreundliche Bedienoberfläche intuitiven Zugriff auf alle Funktionen des Prüfstands. Darüber hinaus wird sowohl die Anbindung des Prüfstands an die kundenseitigen Transportsysteme als auch die Integration in die vorhandene Netzwerkumgebung berücksichtigt, um auch eine Prüfstand unabhängige Verarbeitung und Auswertung der gewonnenen Daten zu ermöglichen.
